長過ぎて使い勝手が悪いので、短くします。
具体的には、塩ビ管とモルタル充填用ツール本体をカットします。
それに伴って、ピストンを動かすロッドもカットすることになります。

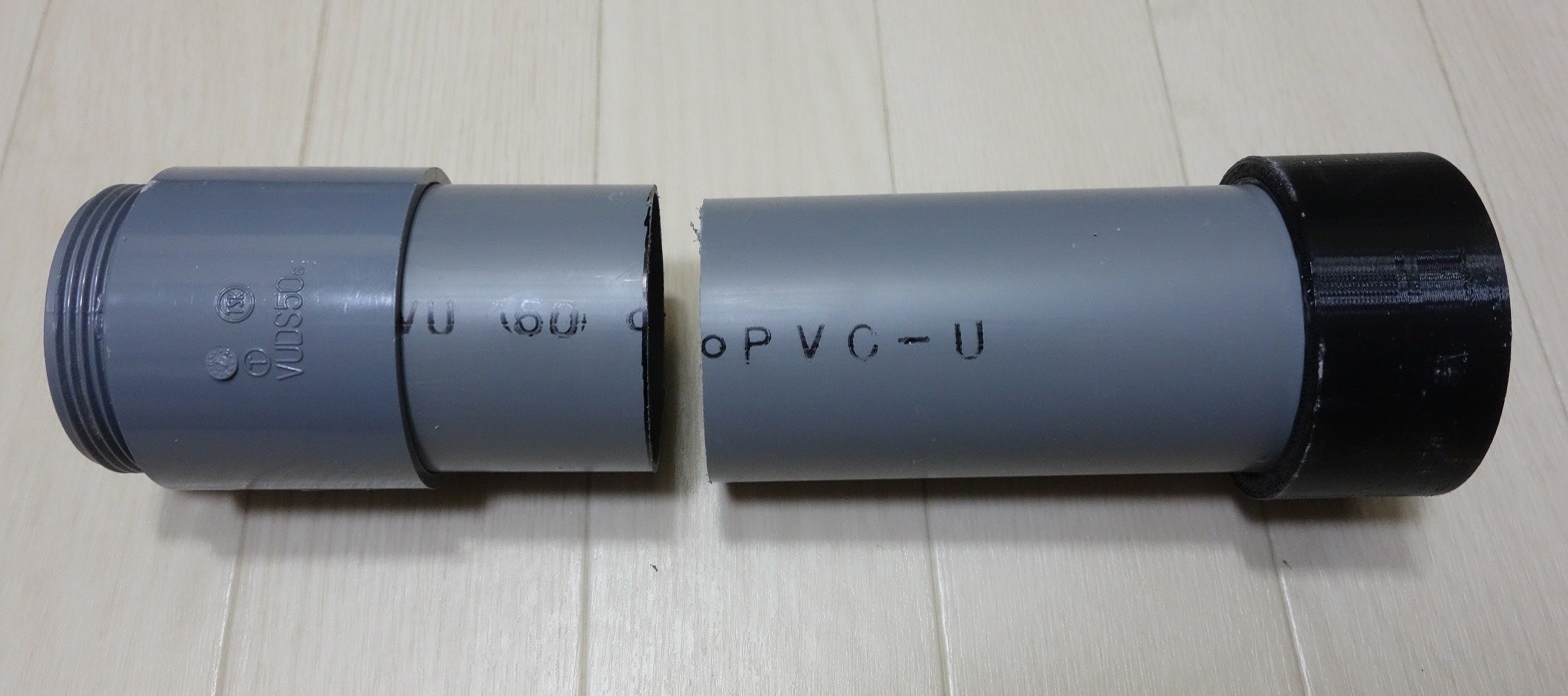

塩ビ管をカット。
継手は接着してしまっているので、再度3Dプリンタで出力し直します。

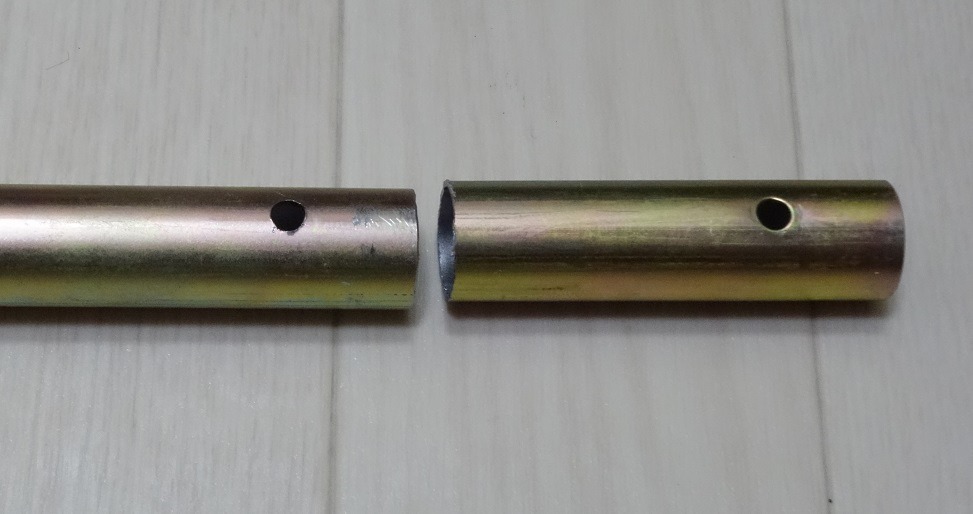

モルタル充填用ツールの本体をカット(写真を撮り忘れました)。
ピストン部分を分解して、ロッドを本体のカットと同じ長さ分だけカットし、ピストン取付穴を新たに開け直し、再度組み立てます。

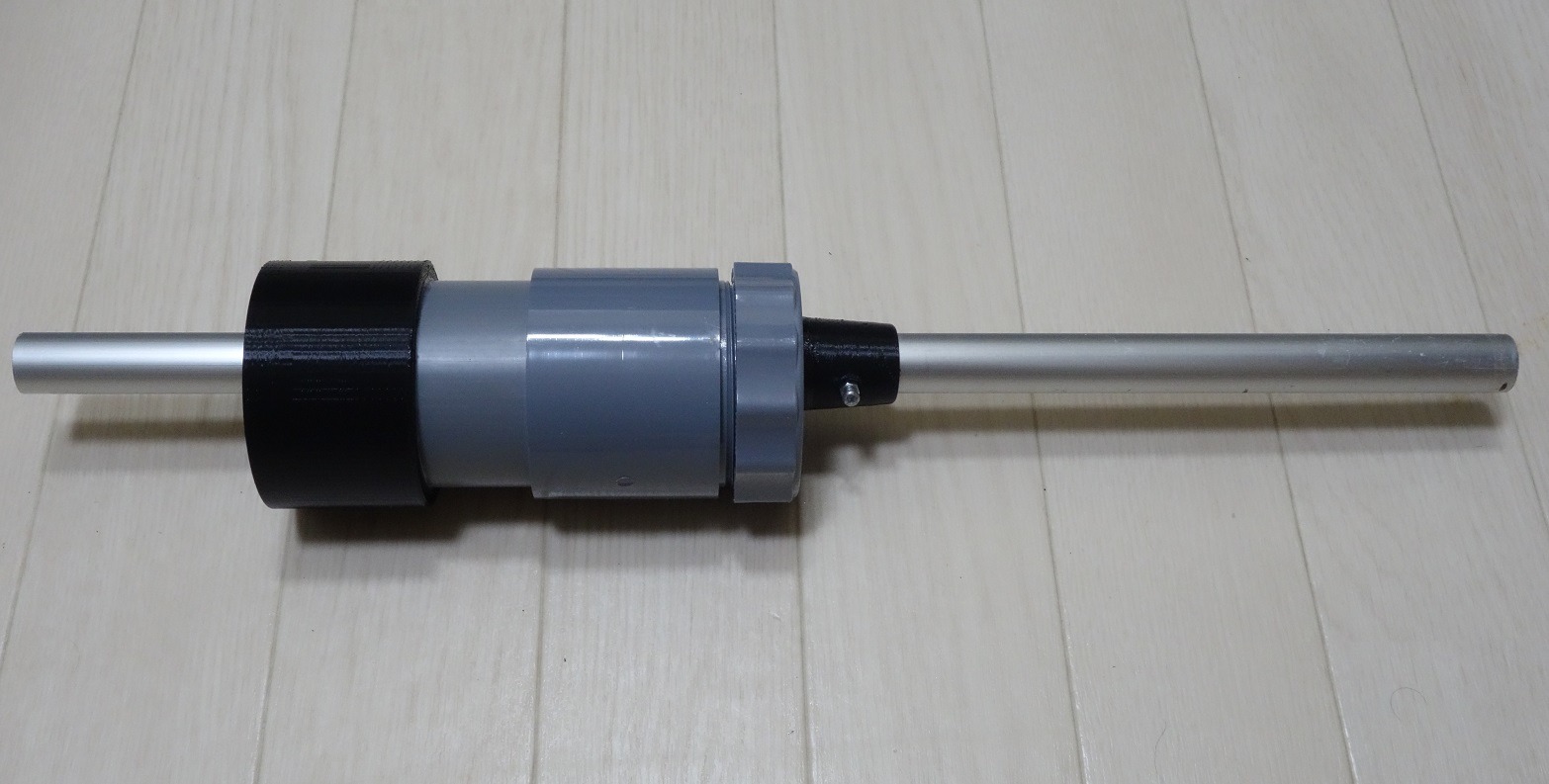

塩ビ管部分を組み立てます。
アルミパイプも短くカットし調整します。

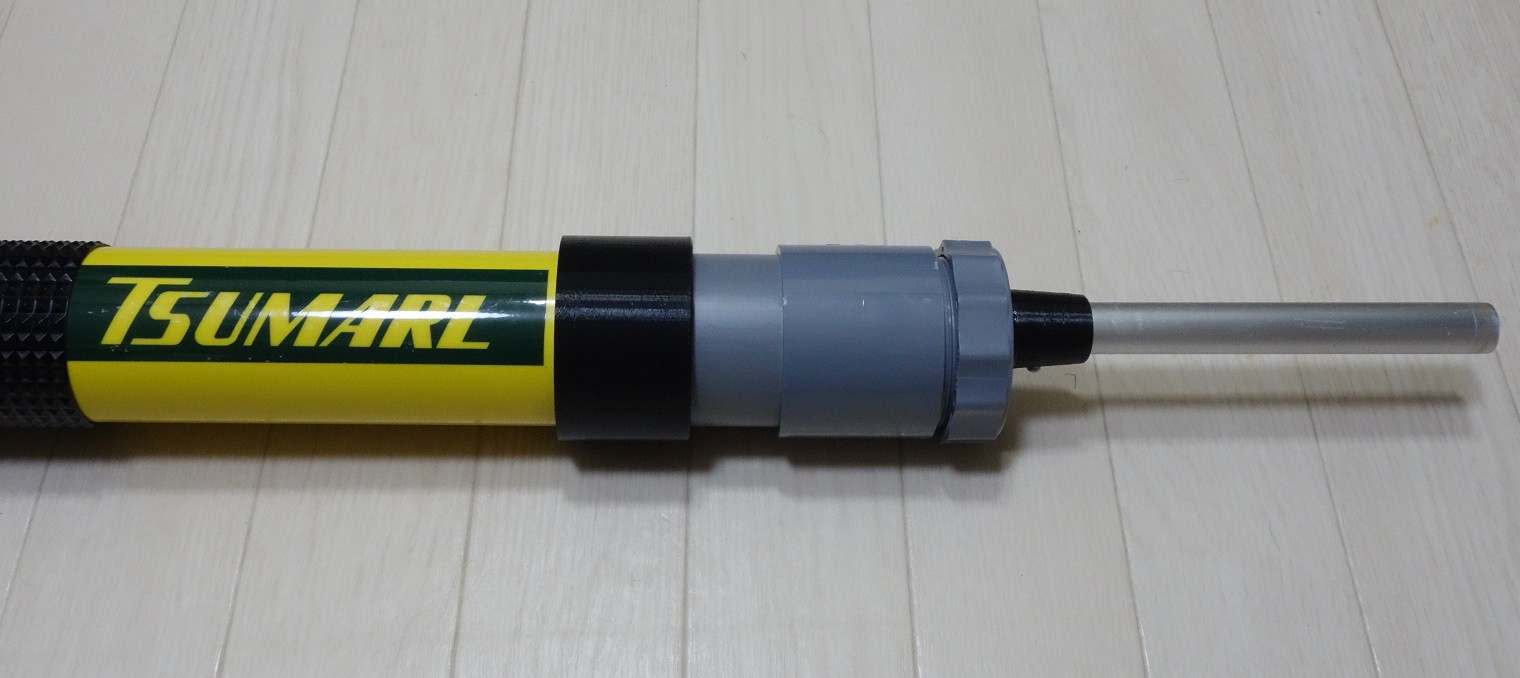

全体を組み上げます。
私の使い方ではこのぐらいの長さが適正でした。


以上でCrevice Suckerの製作は終了です。
モルタル充填用ツールと塩ビ管さえ接続できれば、さほど難しいものではありませんが、市販のものではそんな都合の良い継手はありません。
こういった用途では3Dプリンタは非常に役に立ちます。
強度的な問題はありますが、Infill(内部の充填率)を高くすれば、出力時間は掛かりますが、かなりの強度が得られます。
実使用での問題は出ていないので、あとは耐久性だけでしょう。

実使用での問題点がひとつあります。
塩ビ管の掃除口ですが、今回は蓋が外側にはまるタイプを使っています。
砂利を吸い上げてから蓋を外す時に、砂がネジ部に絡まり噛むことが多々あります。
蓋が内側に入るタイプだと経験上このようなことは無かったので、盲点でした。
次回作は内側に入るタイプに変えてみたいと思います。
