砂金掘りの楽しみ方のひとつに道具作りがあります。
砂金掘りの道具は、掘る環境によってカスタマイズすることが多々あるので、市販品では対応しきれません。
今回は、Gold Magnetの製作です。
Gold Magnetは、砂金と砂鉄を分離するのに使用する道具です。細かい砂金が多い場合に使用すると効果的に砂金の取り出しが行えます。

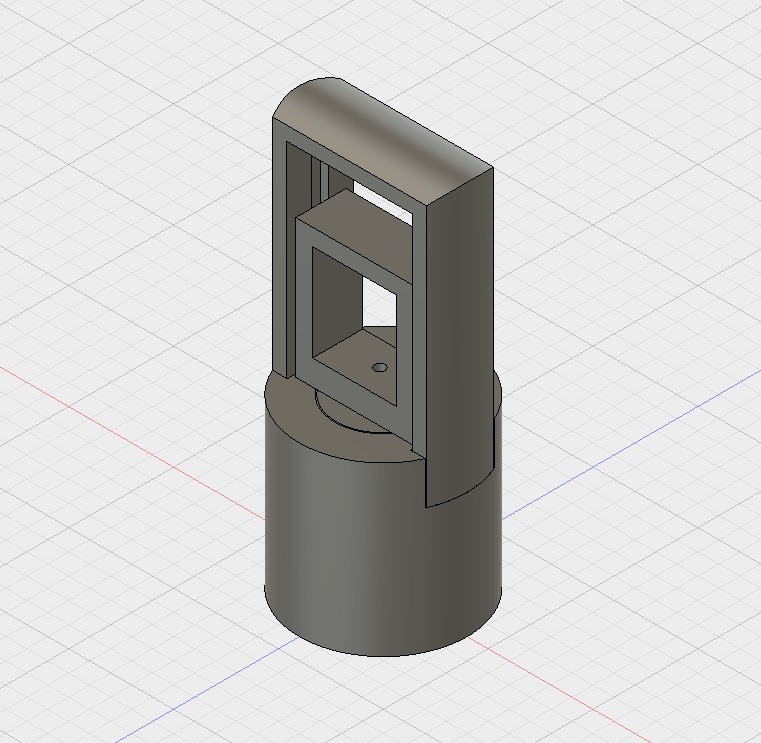

Gold Magnetの組立CAD図面はこんな感じです。
![](https://baseec-img-mng.akamaized.net/images/user/blog/397967/blog/63c1c67612c22489b0f171bd1a2bf4f2.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

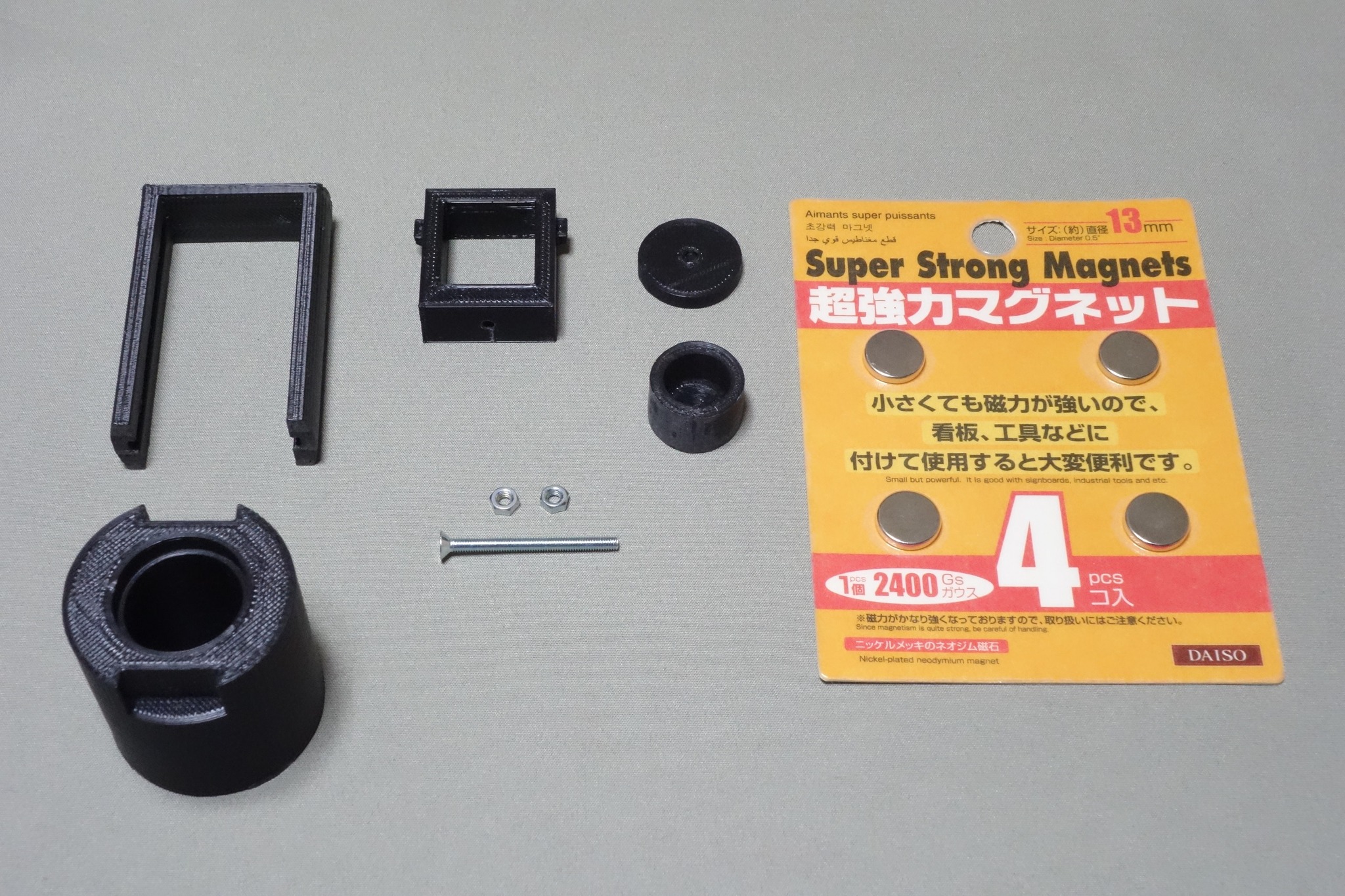

必要なパーツはこれです。
![](https://baseec-img-mng.akamaized.net/images/user/blog/397967/blog/31cd91b7f39dc6d3301b115d7aa46d8c.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
3Dプリンタ出力パーツ 5個 .......... .stlデータは、ここからダウンロードできます。
(このデータの利用は無料です。利用規約をよく読んでお使いください。)
3Dプリンタをお持ちでない方は、出力サービス等のご利用をお勧めします。
フィラメントの材質はABSをお勧めします。infillは30%くらいで良いでしょう。
皿ネジ ...... M3 x 35mm x 1本
ナット ...... M3 x 2個
磁石 .......... ダイソー 直径13mm 超強力マグネット x 1パック
接着剤
工具 .......... ドリル(2.5mm,3.5mm)
タップ(M3)
続きます。
